カールコード(伸縮電線)とは?
カールコード(伸縮電線)というのは、電線・ケーブルをスプリング状にコイル加工した伸縮自在のコードのことです。主に落下防止を目的として様々な環境で使用されています。
用途としては、産業機械の移動機器への接続用、電動工具の電源用、電動リフトのリモコン接続用など様々で天井に吊り下げて、ある程度の距離まで伸縮して接続する環境が多いです。
様々な用途で使われるカールコード
- ゲームセンターに設置されているゲーム機の吊り下げ電源コード
- スーパーのPOSレジの天井吊り下げ電源コード
- カー用品ショップの修理ピット内の電動工具の電源
- 昇降機能付きベッドの操作用の接続コード
- マッサージチェアの操作リモコンの接続コード
- FA用のロボットの接続用コード・工作機械で使用される手元操作用手動パルス発生器の接続コード
- 病院内の病室に設置しているナースコールボタンの接続ケーブル
カールコードの標準品
カールコードの標準品として、当社にて在庫を用意しております。電気用品安全法に適合しており電圧300V以下の環境で、お使い頂けます。標準長としては、カール長が1m、2m、3mをラインナップしており、リード長は各15cmとなっています。カール長(スプリング部分)、リード長(両端の直線部分)は、1本からでもご要望に応じて変更が可能です。ただし、カール長の上限は3mまでとなっております。
下記表は標準品にて使用するケーブルの仕様書となります。
品名・サイズ | 線心数 | 電線外径 約mm |
カール外径 約mm |
許容電流 A |
シースの色 | |
---|---|---|---|---|---|---|
0.75mm2 | 2 | 7.0 | 20 | 7 | 白/黒 | |
3 | 7.4 | 21 | 7 | 白/黒 | ||
4 | 8.0 | 24 | 7 | 白/黒 | ||
1.25mm2 | 2 | 7.8 | 24 | 12 | 白/黒 | |
3 | 8.2 | 24 | 12 | 白/黒 | ||
4 | 8.9 | 28 | 12 | 白/黒 | ||
2.0mm2 | 2 | 8.4 | 25 | 17 | 白/黒 | |
3 | 8.9 | 28 | 17 | 白/黒 | ||
4 | 9.6 | 31 | 17 | 白/黒 | ||
0.75mm2 | 2 | 5.6×8.1 | 17 | 7 | 白 | |
1.25mm2 | 2 | 5.7×8.8 | 17 | 17 | 白 | |
2.0mm2 | 2 | 6.3×9.3 | 19 | 17 | 白 |
カールコードのフルオーダーでの製作
標準品以外にもお客様ご指定のケーブルで、カール長さ、カール外径、リード線長さをご指定頂けましたら、オーダー品としてカールコードの製作をすることは可能です。また、ご指定のケーブルがない場合、当社にてケーブルの仕様を確認させて頂きまして、こちらからケーブル自体をご提案させて頂くことも対応しております。なお、カールコードについてはすべてのケーブルをきれいに伸縮可能なコイル状にすることはできません。ある程度、ケーブルシースの材質および芯線の素線構成などの要素により向き・不向きもございます。

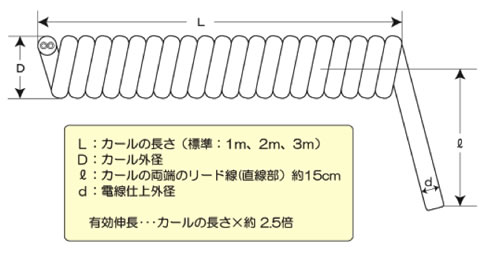

カールコードのオーダー品のお問い合わせの場合には、下記カールコード概略図をご参照の上、ご連絡頂ければと存じます。
カールコードオーダーの製作実績

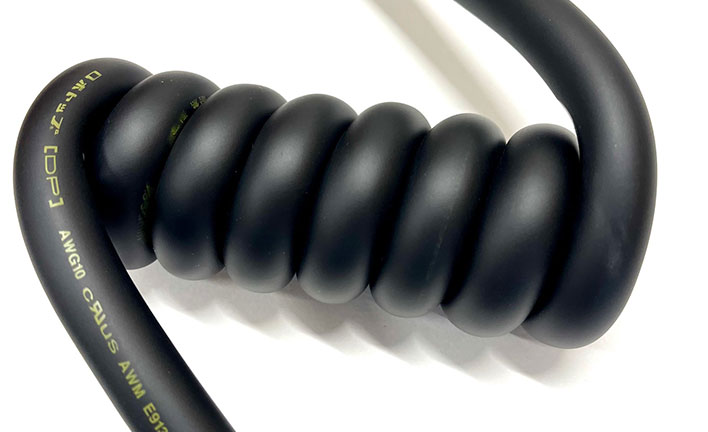

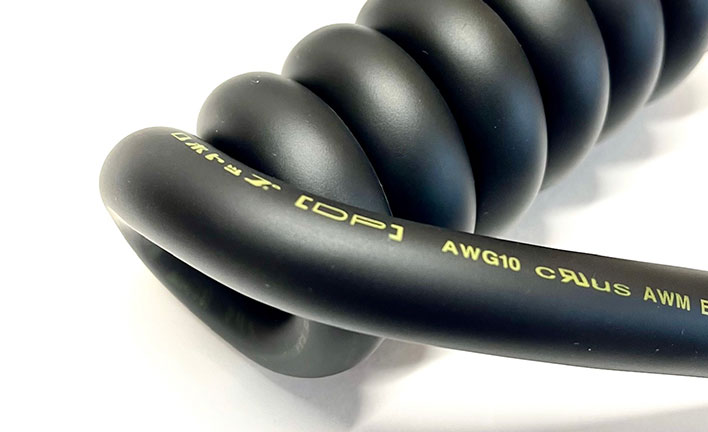

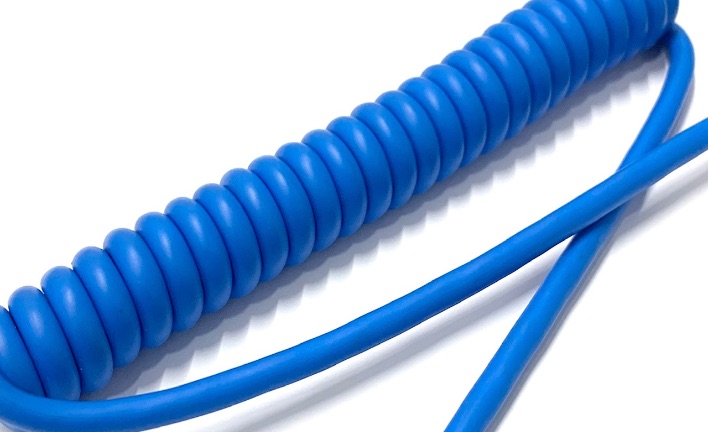

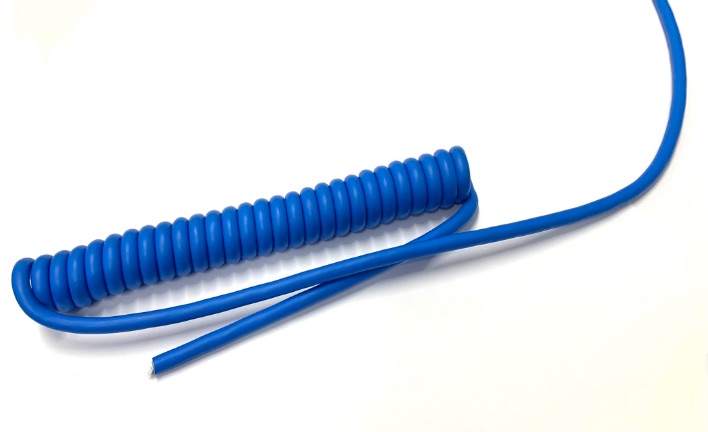

大電製ロボトップDP DPC6/2501 AWG10x3Cのケーブルをφ15.0のシャフトでカール加工。
カール外径はφ45㎜で、カール長は110㎜、両端のリード長は150㎜で製作しております。
福電製の補償導線 KXタフラ-BST 0.2SQ*1Pに6㎜のシャフトでカール加工し、カール長200㎜で、リード長をそれぞれ320㎜と100㎜で製作しております。

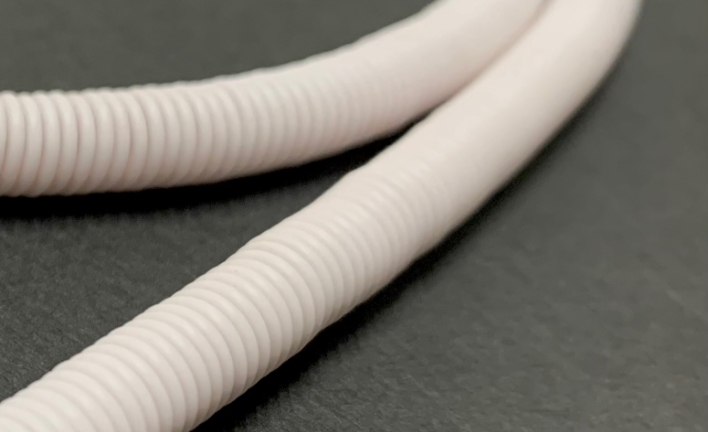

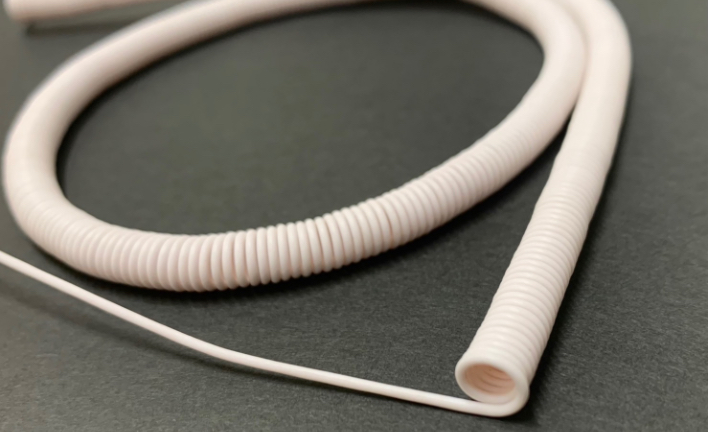

素線構成30/0.08の0.15sq1芯の電線をφ4.0のシャフトでカール加工し、カール外径6.4㎜のカールコードを製作しました。カール長は180㎜、リード長はそれぞれ150㎜にしております。美容機器で使用される特殊カールコードです。
