熱収縮チューブカット品販売 - 電線ケーブル販売センター

熱収縮チューブを、定尺品だけでなく、ご希望の長さにカットした状態（カット品）で販売いたします。
少量しか使用しない現場では、定尺購入はロスや在庫負担の原因になります。
当社では、必要な長さ・必要な数量だけご提供可能。
小ロット・短納期にも柔軟に対応いたします。

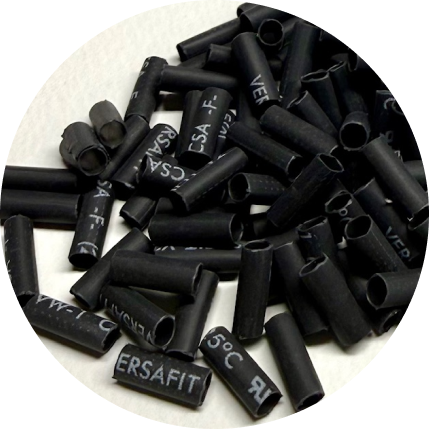

こんなお悩みありませんか？

少量しか使わないのに定尺購入で余る
在庫を持ちたくない
現場でのカット作業を減らしたい
急ぎ案件で今すぐ必要

用途例

シース段剥き箇所の保護
電線の束線（結束）
ハンダ結線部の絶縁
電線・ケーブルの外径調整（かさ増し）
電線・ケーブルの保護

サービスの特長

必要な長さでカット対応
小ロット対応（1本からOK）
短納期対応
現場の作業時間削減に貢献
在庫削減・コスト削減

取扱メーカー

住友電気工業株式会社

【取扱製品】
SUMITUBE/スミチューブF(Z)
SUMITUBE/スミチューブF2(Z)

TE Connectivity

【取扱製品】
Versafit-V2 熱収縮チューブ

熱収縮チューブサイズ表

住友電工 SUMITUBE/スミチューブF(Z) サイズ
住友電工 SUMITUBE/スミチューブF2(Z) サイズ
呼称サイズ（㎜）	収縮前サイズ（㎜）		収縮後サイズ（㎜）
呼称サイズ（㎜）	内径	肉厚（参考値）	内径（最大値）	肉厚（最小値）
1 × 0.2	1.30 ± 0.30	0.2	0.5	0.33
1.5 × 0.2	2.00 ± 0.30	0.2	0.75	0.36
2 × 0.2	2.50 ± 0.30	0.2	1	0.44
2.5 × 0.25	3.00 ± 0.30	0.25	1.25	0.44
3 × 0.25	3.50 ± 0.30	0.25	1.5	0.44
3.5 × 0.25	4.00 ± 0.30	0.25	1.75	0.44
4 × 0.25	4.50 ± 0.30	0.25	2	0.44
5 × 0.25	5.40 ± 0.30	0.25	2.5	0.56
6 × 0.25	6.4 ± 0.4	0.25	3	0.56
7 × 0.25	7.4 ± 0.4	0.25	3.5	0.56
8 × 0.25	8.4 ± 0.4	0.25	4	0.56
9 × 0.25	9.4 ± 0.4	0.25	4.5	0.56
10 × 0.25	10.4 ± 0.4	0.25	5	0.56
11 × 0.25	11.4 ± 0.4	0.25	5.5	0.56
12 × 0.25	12.4 ± 0.4	0.25	6	0.56
13 × 0.3	13.4 ± 0.4	0.3	6.5	0.69
14 × 0.3	14.5 ± 0.4	0.3	7	0.69
15 × 0.3	15.5 ± 0.4	0.3	7.5	0.69
16 × 0.3	16.8 ± 0.5	0.3	8	0.69
18 × 0.35	18.7 ± 0.5	0.35	9	0.77
20 × 0.35	21.2 ± 0.6	0.35	10	0.77
22 × 0.4	23.2 ± 0.6	0.4	11	0.77
25 × 0.4	26.1 ± 0.8	0.4	12.5	0.87
30 × 0.5	32.0 ± 1.0	0.5	15	0.87
40 × 0.5	43.0 ± 1.5	0.5	20	0.97
50 × 0.5	53.0 ± 2.0	0.5	25	0.97

TE Connectivity Versafit-V2 熱収縮チューブサイズ
サイズ	内径		肉厚
サイズ	収縮前サイズ（㎜）	収縮後サイズ（㎜）	収縮前サイズ（㎜）公称値	収縮後サイズ（㎜）最小値
1	1.5 ± 0.2 [0.059 ± 0.008]	0.50 [0.020]	0.20 [0.008]	0.33 [0.013]
1.5	2.1 ± 0.2 [0.075 ± 0.008]	0.75 [0.030]	0.20 [0.008]	0.35 [0.014]
2	2.6 ± 0.2 [0.102 ± 0.008]	1.00 [0.039]	0.25 [0.010]	0.43 [0.017]
2.5	3.1 ± 0.2 [0.122 ± 0.008]	1.25 [0.049]	0.25 [0.010]	0.43 [0.017]
3	3.6 ± 0.2 [0.142 ± 0.008]	1.50 [0.059]	0.25 [0.010]	0.43 [0.017]
3.5	4.1 ± 0.3 [0.161 ± 0.012]	1.75 [0.069]	0.25 [0.010]	0.43 [0.017]
4	4.6 ± 0.3 [0.181 ± 0.012]	2.00 [0.079]	0.25 [0.010]	0.43 [0.017]
5	5.6 ± 0.3 [0.221 ± 0.012]	2.50 [0.098]	0.30 [0.012]	0.56 [0.022]
6	6.6 ± 0.3 [0.260 ± 0.012]	3.00 [0.118]	0.30 [0.012]	0.56 [0.022]
7	7.6 ± 0.3 [0.299 ± 0.012]	3.50 [0.138]	0.30 [0.012]	0.56 [0.022]
8	8.6 ± 0.3 [0.339 ± 0.012]	4.00 [0.157]	0.30 [0.012]	0.56 [0.022]
9	9.6 ± 0.3 [0.378 ± 0.012]	4.50 [0.177]	0.30 [0.012]	0.56 [0.022]
10	10.4 ± 0.3 [0.409 ± 0.012]	5.00 [0.197]	0.30 [0.012]	0.56 [0.022]
11	11.4 ± 0.3 [0.449 ± 0.012]	5.50 [0.217]	0.30 [0.012]	0.56 [0.022]
12	12.7 ± 0.3 [0.500 ± 0.012]	6.00 [0.236]	0.30 [0.012]	0.56 [0.022]
13	13.5 ± 0.3 [0.532 ± 0.012]	6.50 [0.256]	0.35 [0.014]	0.68 [0.026]
14	14.4 ± 0.4 [0.567 ± 0.016]	7.00 [0.276]	0.35 [0.014]	0.68 [0.027]
15	15.7 ± 0.4 [0.618 ± 0.016]	7.50 [0.295]	0.35 [0.014]	0.68 [0.027]
16	16.9 ± 0.4 [0.665 ± 0.016]	8.00 [0.315]	0.35 [0.014]	0.68 [0.027]
18	19.0 ± 0.4 [0.748 ± 0.016]	9.00 [0.354]	0.40 [0.016]	0.76 [0.030]
20	21.4 ± 0.4 [0.843 ± 0.016]	10.00 [0.394]	0.40 [0.016]	0.76 [0.030]
22	23.2 ± 0.4 [0.913 ± 0.016]	11.00 [0.433]	0.45 [0.018]	0.89 [0.035]
25	26.8 ± 0.4 [1.055 ± 0.016]	12.50 [0.492]	0.45 [0.018]	0.89 [0.035]
27	28.2 ± 0.5 [1.110 ± 0.020]	12.50 [0.492]	0.45 [0.018]	0.89 [0.035]
28	30.0 ± 0.5 [1.181 ± 0.020]	14.00 [0.551]	0.45 [0.018]	0.89 [0.035]
30	32.1 ± 0.5 [1.264 ± 0.020]	15.00 [0.591]	0.45 [0.018]	0.89 [0.035]

※収縮過程でチューブの収縮が十分ではない場合、肉厚は規定値より薄くなることがあります。

Excelファイルをダウンロードする

当サイトは原則として、お客様とは個別見積もりさせて頂いております。ご要望がございましたら、気軽にお問い合わせください。

熱収縮チューブカット品販売に関するお問い合わせ・お見積りはこちらからお願いいたします。
熱収縮チューブカットデータに関しては、上記“Excelファイルをダウンロードする”をクリックしてから、Excelフォーマットに入力してください。入力したデータは、お問い合わせフォーム記載のメールアドレスに貼付して当サイトへ送信してください。

お問い合わせフォーム
